مغزی شیرآلات قطعه‌ای داخلی است که جریان آب را باز، بسته یا تنظیم می‌کند. در شیرهای کلاسیک این قطعه معمولاً به‌صورت پیچی، واشردار، نیم‌دور یا تمام‌دور ساخته می‌شود؛ در شیرهای اهرمی نیز قطعه‌ای به نام کارتریج وظیفه کنترل شدت جریان و ترکیب آب سرد و گرم را بر عهده دارد.
خرابی مغزی یا کارتریج می‌تواند باعث چکه کردن شیر، سفت یا هرز شدن دسته، قطع نشدن کامل آب و تغییر نامنظم دمای آب شود. برای انتخاب نمونه مناسب، تنها ظاهر قطعه کافی نیست؛ نوع شیر، ابعاد، رزوه، ارتفاع محور، محل زائده‌ها و نوع آب‌بندی نیز باید با قطعه قبلی تطبیق داده شود.
اگر دسته شیر آزاد می‌چرخد یا حرکت آن جریان آب را تغییر نمی‌دهد، در راهنمای علت هرز شدن شیر آب و روش بررسی آن علت‌های احتمالی و گام‌های عیب‌یابی را بخوانید.
مغزی شیرآلات چیست و چگونه کار می‌کند؟
مغزی درون بدنه شیر قرار می‌گیرد و حرکت دسته یا اهرم را به باز و بسته شدن مسیر آب تبدیل می‌کند. وظایف آن، بسته به طراحی شیر، شامل قطع و وصل جریان، تنظیم میزان خروجی، کنترل آب سرد و گرم، آب‌بندی مسیر و انتقال حرکت دسته به مکانیزم داخلی است.
در شیرهای کلاسیک، چرخاندن دسته باعث حرکت محور، واشر یا دیسک آب‌بندی می‌شود. در شیرهای اهرمی، دیسک‌های داخل کارتریج با حرکت اهرم روی هم جابه‌جا می‌شوند؛ حرکت بالا و پایین معمولاً شدت جریان و حرکت به چپ و راست دمای آب را کنترل می‌کند.
آیا مغزی و کارتریج شیرآلات یکسان هستند؟
خیر. در گفت‌وگوی روزمره ممکن است کارتریج را «مغزی شیر اهرمی» بنامند، اما این دو ساختار متفاوتی دارند. مغزی کلاسیک معمولاً دارای محور، رزوه و واشر است و با چرخش دسته کار می‌کند. کارتریج شیر اهرمی اغلب از بدنه، ساقه، دیسک‌های سرامیکی، اورینگ و پایه‌های تثبیت کننده تشکیل می‌شود و هم‌زمان جریان و دمای آب را تنظیم می‌کند.
برای آشنایی بیشتر با تفاوت این دو مکانیزم، مقاله مقایسه شیرآلات اهرمی و کلاسیک را بخوانید.
انواع مغزی شیرآلات

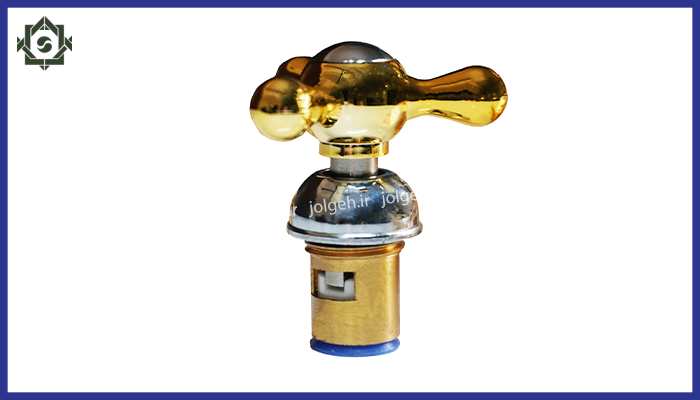

مغزی معمولی یا کلاسیک

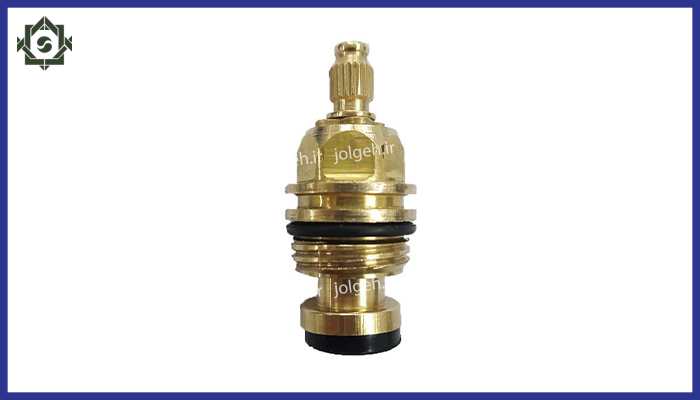

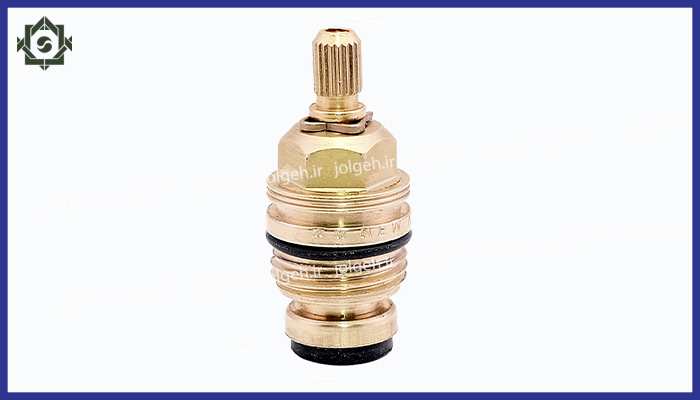

این مدل در شیرهای دو دسته، شیرهای قدیمی، شیرهای حیاطی و برخی شیرهای روشویی کلاسیک کاربرد دارد. اجزای رایج آن شامل محور، رزوه و واشر آب‌بندی است. با چرخاندن دسته، واشر روی نشیمنگاه حرکت می‌کند و مسیر آب را باز یا مسدود می‌سازد.
مغزی نیم دور
مغزی نیم دور با یک چرخش کوتاه دسته، جریان آب را باز یا بسته می‌کند. سرعت و سهولت استفاده از مزیت‌های این مدل است؛ با این حال، هر مغزی نیم دور با هر شیر نیم دور سازگار نیست. نوع رزوه، ارتفاع بدنه، فرم محور و تعداد شیارها باید بررسی شود.
مغزی تمام دور
در مغزی تمام دور، برای باز یا بسته کردن کامل جریان باید دسته چند دور چرخانده شود. این مدل بیشتر در بعضی شیرهای کلاسیک و قدیمی دیده می‌شود و امکان تنظیم تدریجی جریان را فراهم می‌کند. مغزی نیم دور و تمام دور معمولاً جایگزین مستقیم یکدیگر نیستند؛ زیرا ممکن است در رزوه، طول محور و محل قرارگیری در بدنه تفاوت داشته باشند.
کارتریج شیر اهرمی
در شیرآلات اهرمی، کارتریج وظیفه کنترل جریان و ترکیب آب سرد و گرم را دارد. اندازه‌های ۲۵، ۳۵ و ۴۰ میلی‌متر از سایزهای رایج بازار هستند؛ اما قطر تنها معیار انتخاب نیست. ارتفاع، شکل پایه، محل زائده‌ها و نوع ساقه نیز باید با بدنه شیر مطابقت داشته باشد.
برای مشاهده یک نمونه کاربردی، صفحه شیر قوی اهرمی جلگه را ببینید.
مغزی‌ها و قطعات برنجی
در صنعت شیرآلات، واژه مغزی گاهی برای قطعات برنجی داخلی یا اتصال‌دهنده نیز به کار می‌رود؛ مانند مغزی بوشی، مغزی نصب پایه، قطعات شیر آبسردکن و اجزای شیرهای فشاری. این محصولات لزوماً همان مغزی پیچی یا کارتریج نیستند و باید بر اساس نوع اتصال، ابعاد، جنس و کاربرد انتخاب شوند.
مدل‌های مرتبط را می‌توانید در دسته مغزی و اتصالات برنجی نسوم بررسی کنید.
تفاوت انواع مغزی شیرآلات در یک نگاه
| نوع قطعه | شیوه عملکرد | کاربرد رایج | نکته مهم در انتخاب |
|---|---|---|---|
| مغزی کلاسیک | چرخش محور و حرکت واشر | شیرهای پیچی و دودسته | رزوه، طول محور و واشر |
| مغزی نیم دور | باز و بسته شدن با چرخش کوتاه | شیرهای کلاسیک جدیدتر | تعداد شیار و ارتفاع محور |
| مغزی تمام دور | چند دور چرخش دسته | شیرهای کلاسیک قدیمی | سازگاری رزوه و نشیمنگاه |
| کارتریج اهرمی | حرکت دیسک‌های داخلی | شیرهای اهرمی | قطر، ارتفاع، پایه و زائده‌ها |
| مغزی یا اتصال برنجی | وابسته به طراحی قطعه | شیرآلات و اتصالات تخصصی | جنس، سایز، رزوه و کاربرد |
مغزی در کدام شیرها استفاده می‌شود؟
شیر روشویی و ظرفشویی
شیرهای کلاسیک روشویی و ظرفشویی معمولاً از مغزی پیچی استفاده می‌کنند؛ مدل‌های اهرمی نیز به کارتریج مجهز هستند. در شیرهای شاوری، پیش از تعویض مغزی باید مطمئن شوید نشتی از کارتریج است، زیرا شلنگ، علم و اورینگ‌ها نیز می‌توانند عامل مشکل باشند.
شیر حمام و توالت
در شیرهای حمام و توالت، نوع قطعه به کلاسیک یا اهرمی بودن شیر بستگی دارد. انتخاب قطعه برای شیر توکار حساس‌تر است؛ چون بسیاری از اجزا داخل دیوار قرار دارند و نصب قطعه ناسازگار می‌تواند هزینه و دوباره‌کاری ایجاد کند.
شیر آبسردکن و شیر فشاری
شیرهای آبسردکن ممکن است مکانیزم پیچی یا فشاری اختصاصی داشته باشند. در انتخاب قطعه باید نوع عملکرد، ابعاد بدنه، قطر ورودی و خروجی، جنس و روش آب‌بندی بررسی شود.
کاربردهای صنعتی
در تجهیزات صنعتی، موتورخانه‌ها و خطوط انتقال، انتخاب مغزی فقط بر اساس ظاهر یا نام عمومی قطعه درست نیست. نوع سیال، فشار و دمای کاری، سایز اسمی، جنس قطعات داخلی، نوع اتصال و استاندارد ساخت باید با شرایط سیستم سازگار باشد.
علائم خرابی مغزی شیرآلات چیست؟
رایج‌ترین نشانه‌های خرابی مغزی یا کارتریج عبارت‌اند از:
- چکه کردن آب پس از بستن شیر.
- نشتی از اطراف دسته یا اهرم.
- سفت شدن یا حرکت غیرعادی دسته.
- هرز شدن دسته شیر.
- باز یا بسته نشدن کامل جریان.
- تغییر ناگهانی دمای آب در شیر اهرمی.
- صدای سوت، تق‌تق یا لرزش هنگام استفاده.
- نیاز به چند بار چرخاندن دسته برای قطع آب.
هر نشتی الزاماً ناشی از خرابی مغزی نیست. واشر، اورینگ، مهره، نشیمنگاه، رزوه، بدنه یا اتصالات اطراف شیر نیز ممکن است آسیب دیده باشند. عیب‌یابی محل نشتی پیش از خرید قطعه، احتمال هزینه اضافی را کاهش می‌دهد.
مغزی شیرآلات را تعمیر کنیم یا تعویض؟
در بعضی مغزی‌های کلاسیک، اگر بدنه و محور سالم باشند، تعویض واشر یا اورینگ می‌تواند مشکل را برطرف کند. اگر رزوه، محور، بدنه یا نشیمنگاه خورده یا آسیب دیده باشد، تعویض کامل مغزی انتخاب مطمئن‌تری است.
کارتریج اهرمی معمولاً به‌صورت یک مجموعه کامل تعویض می‌شود. باز کردن غیراصولی دیسک‌های سرامیکی و اجزای فشرده داخل آن می‌تواند آب‌بندی را مختل کند.
چگونه مغزی مناسب شیرآلات را انتخاب کنیم؟
۱. نوع شیر را مشخص کنید
ابتدا تعیین کنید شیر کلاسیک، اهرمی، نیم‌دور، تمام دور، فشاری، آبسردکن، توکار یا صنعتی است.
۲. قطعه قبلی را اندازه‌گیری کنید
در صورت امکان، مغزی قدیمی را همراه داشته باشید یا از آن عکس واضح بگیرید. طول و قطر کلی، قطر و گام رزوه، ارتفاع محور، تعداد شیارها، شکل پایه، محل زائده‌ها و نوع آب‌بندی را ثبت کنید.
۳. نیم دور یا تمام دور بودن را بررسی کنید
این ویژگی را فقط از روی ظاهر دسته تشخیص ندهید. نصب مدل ناسازگار ممکن است باعث بسته نشدن دسته، قطع نشدن کامل آب، سفتی شیر یا نشتی شود.
۴. سایز و پایه کارتریج را تطبیق دهید
برای کارتریج اهرمی، قطرهای ۳۵ و ۴۰ میلی‌متر رایج‌اند، اما رایج بودن یک سایز به معنای سازگاری آن با شیر شما نیست. قطر، ارتفاع، ساقه، شکل پایه و محل زائده‌ها باید کاملاً تطبیق داده شوند.
۵. جنس و آب‌بندی را بررسی کنید
مغزی می‌تواند از برنج، آلیاژهای فلزی، پلاستیک مهندسی، سرامیک یا ترکیبی از آن‌ها ساخته شود. کیفیت رزوه و ماشین‌کاری در قطعات برنجی و کیفیت دیسک، اورینگ و بدنه در کارتریج‌ها بر دوام و عملکرد اثر می‌گذارد.
۶. فشار، دما و نوع سیال را در نظر بگیرید
در کاربردهای صنعتی باید محدوده فشار و دمای کاری، نوع سیال، محدودیت نصب و روش آب‌بندی از تولید کننده یا فروشنده استعلام شود. انتخاب صرفاً بر اساس اندازه ظاهری، خطر نشتی یا خرابی زودرس را افزایش می‌دهد.
چک لیست خرید مغزی شیرآلات
| مشخصه | دلیل اهمیت |
|---|---|
| نوع شیر و مغزی | تعیین سازگاری مکانیزم قطعه |
| ابعاد و سایز | قرارگیری درست در بدنه شیر |
| رزوه و نوع اتصال | جلوگیری از نصب نادرست و نشتی |
| جنس بدنه و قطعات داخلی | اثرگذار بر دوام و مقاومت |
| نوع آب‌بندی | سازگاری با فشار، دما و سیال |
| فشار و دمای کاری | ضروری برای مصارف صنعتی و آب گرم |
| برند، مدل و کد محصول | تسهیل سفارش مجدد و تأمین قطعه |
| قطعات یدکی و خدمات | کاهش هزینه تعمیر و نگهداری |
روش تعویض مغزی شیرآلات
- شیر اصلی یا شیرهای پیسوار آب سرد و گرم را ببندید.
- شیر را باز کنید تا فشار و آب باقی‌مانده تخلیه شود.
- قاب و پیچ دسته یا اهرم را باز کنید.
- مهره نگهدارنده مغزی را با ابزار مناسب باز کنید.
- قطعه قدیمی را بدون ضربه شدید خارج کنید.
- رسوب و آلودگی محل نصب را پاک کنید.
- قطعه جدید را با جهت و موقعیت صحیح زائده‌ها نصب کنید.
- مهره را به اندازه کافی سفت کنید؛ فشار بیش از حد می‌تواند به رزوه یا کارتریج آسیب بزند.
- جریان آب را به آرامی برقرار و نشتی، حرکت دسته و دمای آب را آزمایش کنید.
اگر شیر توکار یا صنعتی است، تحت فشار بالا کار می‌کند یا مکانیزم اختصاصی دارد، تعویض قطعه را به تعمیرکار متخصص بسپارید.
اشتباهات رایج هنگام خرید و تعویض مغزی
- خرید قطعه فقط با گفتن «یک مغزی شیر آب می‌خواهم».
- انتخاب سایز کارتریج از روی ظاهر شیر.
- یکسان دانستن مغزی نیم دور و تمام دور.
- جایگزین کردن مستقیم کارتریج با مغزی پیچی.
- بی‌توجهی به رزوه، ارتفاع محور و زائده‌های پایه.
- سفت کردن بیش از حد مهره نگهدارنده.
- تعویض مغزی بدون بررسی واشر، اورینگ و محل دقیق نشتی.
- توجه صرف به قیمت و نادیده گرفتن امکان تأمین مجدد قطعه.
خرید و تأمین مغزی و قطعات شیرآلات از جلگه
گروه تولیدی صنعتی جلگه از سال ۱۳۷۰ در حوزه تولید شیرآلات و قطعات مرتبط فعالیت دارد و در ادامه زیرساخت‌هایی مانند ریخته‌گری، ماشین‌کاری، پولیش، آبکاری و قالب‌سازی را توسعه داده است. این مجموعه همچنین انواع اتصالات برنجی و قطعات شیرآلات را تحت برند نسوم عرضه می‌کند.
برای خریداران فروشگاهی، پروژه‌ای و صنعتی، دسترسی به اطلاعات فنی، کد محصول و امکان تأمین مجدد اهمیت زیادی دارد. جلگه امکان بررسی قطعه متناسب با نوع شیر و شرایط کاری، تأمین سفارش‌های تکی، عمده و پروژه‌ای و ارسال به سراسر ایران را فراهم کرده است.
برای دریافت راهنمایی دقیق‌تر، تصویر شیر و قطعه قدیمی، نام کاربرد، برند و مدل، ابعاد، نوع اتصال، تعداد موردنیاز و شهر محل تحویل را در اختیار کارشناس فروش قرار دهید. در مصارف تخصصی، فشار، دما و نوع سیال را نیز اعلام کنید.
برای مشاهده گزینه‌های موجود، به محصولات جلگه و محصولات و اتصالات برنجی نسوم مراجعه کنید.
برای انتخاب مغزی، کارتریج یا قطعه برنجی سازگار با شیر خود مطمئن نیستید؟ تصویر قطعه قبلی، ابعاد و نوع کاربرد را برای کارشناسان جلگه ارسال کنید تا پیش از خرید، گزینه مناسب‌تر بررسی شود. برای استعلام موجودی و دریافت مشاوره با شماره ۰۲۱-۵۵۶۱۰۲۰۵ تماس بگیرید یا از صفحه تماس با جلگه استفاده کنید.
جمع‌بندی
بهترین مغزی شیرآلات، قطعه‌ای است که با نوع شیر، ابعاد بدنه، رزوه، مکانیزم داخلی، فشار و دمای کاری و شرایط نصب مطابقت داشته باشد. پیش از خرید، نوع مغزی یا کارتریج را مشخص کنید، قطعه قدیمی را اندازه بگیرید و از تطبیق پایه، محور و آب‌بندی مطمئن شوید. اگر تشخیص مدل دشوار است، ارسال عکس و مشخصات فنی برای کارشناس فروش می‌تواند از خرید اشتباه جلوگیری کند.
